伺服電動壓床

Q10

特色介紹

  • 重複精度高,達到 0.005 mm
  • 全閉環迴路伺服控制,位置及速度自動補正
  • 直上直下結構能夠快速和彈性地進行行程與滑塊調整
  • C型結構緊湊,採用焊接而成,並消除內應力,剛性及穩定性高
  • 直接驅動結構,無皮帶、齒輪
  • 簡單和直覺的的對話式觸控螢幕,多樣化功能,使用操作便利
影片連結

規格

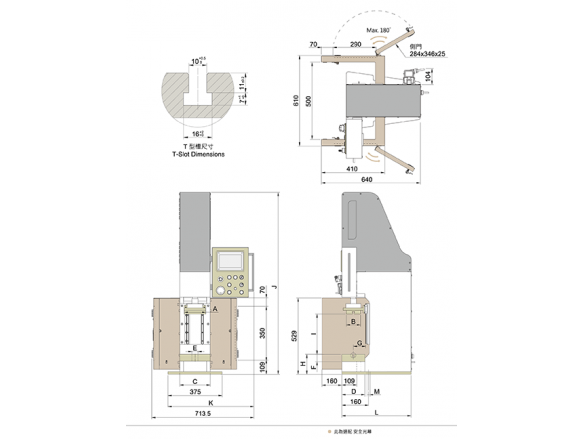

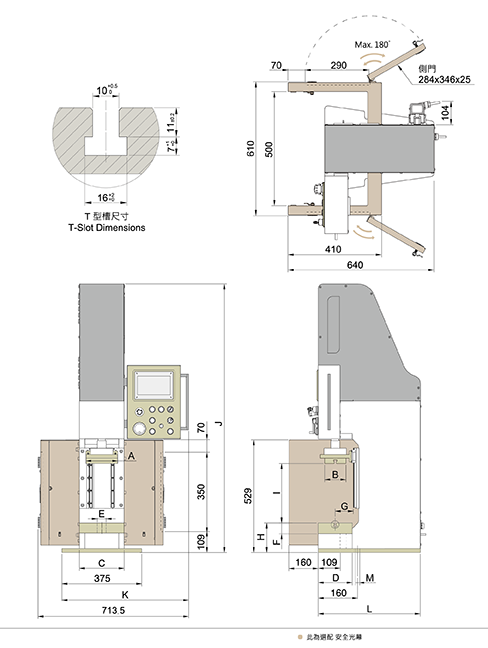

項目 代碼 規格
工作能力 - 22 kN
沖頭行程 - 200 mm
沖頭速度 - Max. 70 mm/s
沖頭加速度 - Max. 1000 mm/s2
驅動解析度 - 0.001 mm
重複精度1 - 0.005 mm
滑塊尺寸 A x B 140 x 100 mm
台盤尺寸2 C x D 200 x 160 mm
下料孔尺寸 E Ø40 mm
台盤厚度 F 25 mm
喉深3 G 85 mm
台面高度 H 139 mm
工作高度4 I 80~280 mm
操作溫度 - -20 °C~+60 °C
可承受上模重量 - Max. 20 kg
重量 - approx. 195 kg
電源供給5 - 3-phase 240V
功率 - 4.0 kW
電源出口6 - 標準左側



注意事項

  • 1 配有位置量測系統
  • 2 可選擇較大台盤 (300x160mm)
  • 3 至雙滑軌表面之距離
  • 4 基本值;會隨焊接及加工公差而變化
  • 5 若需單相電源供給,請聯絡肯岳亞
  • 6 亦可選擇右側

相關配件

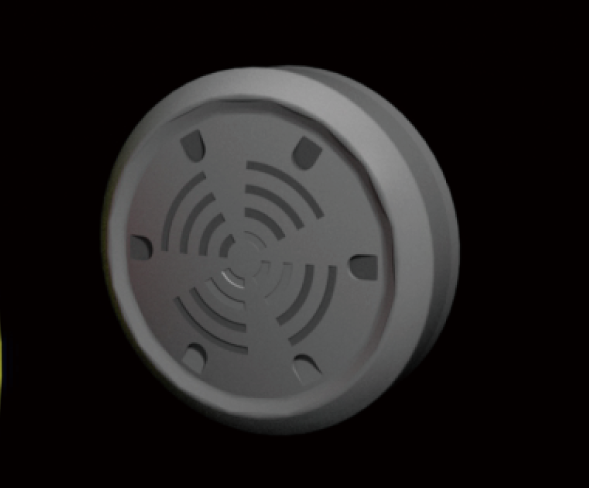

蜂鳴器

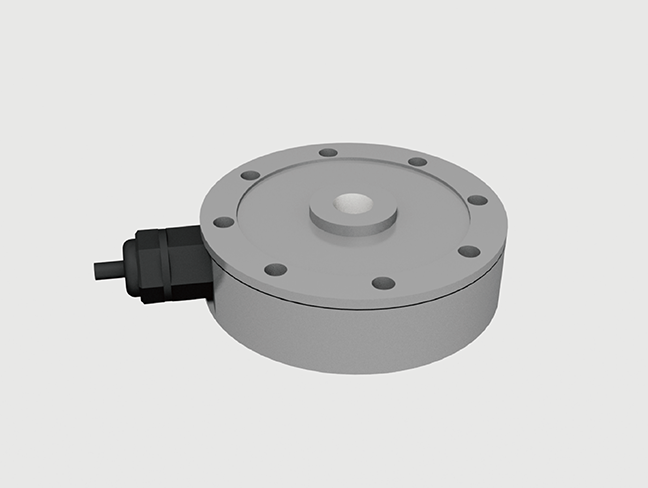

荷重元

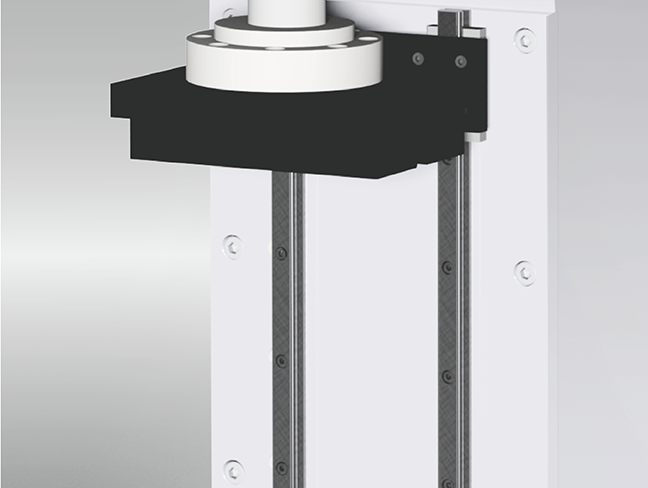

雙滑軌結構

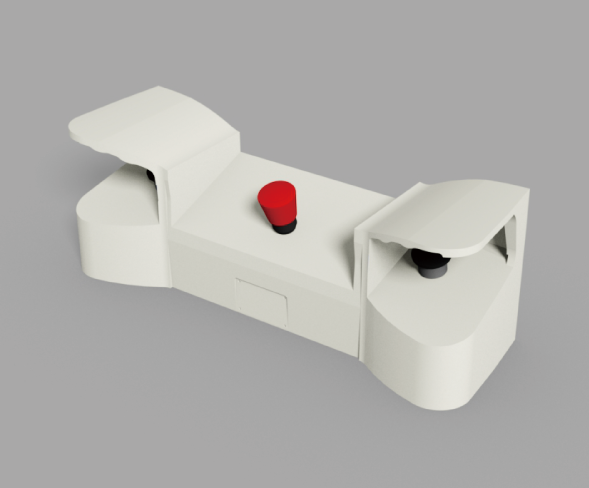

雙手按鈕開關

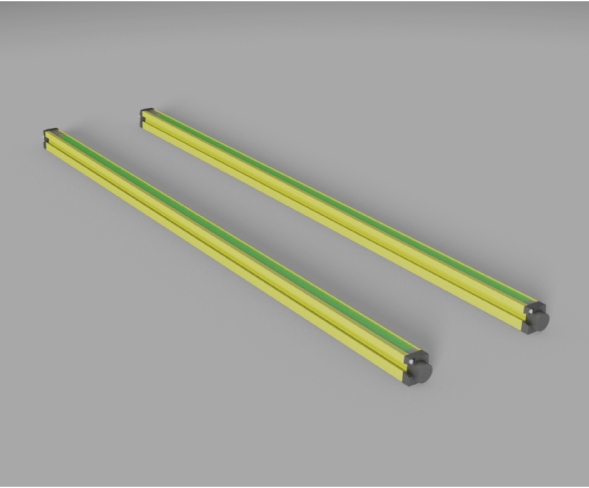

安全光幕
